Как работает многокомпонентное литьё

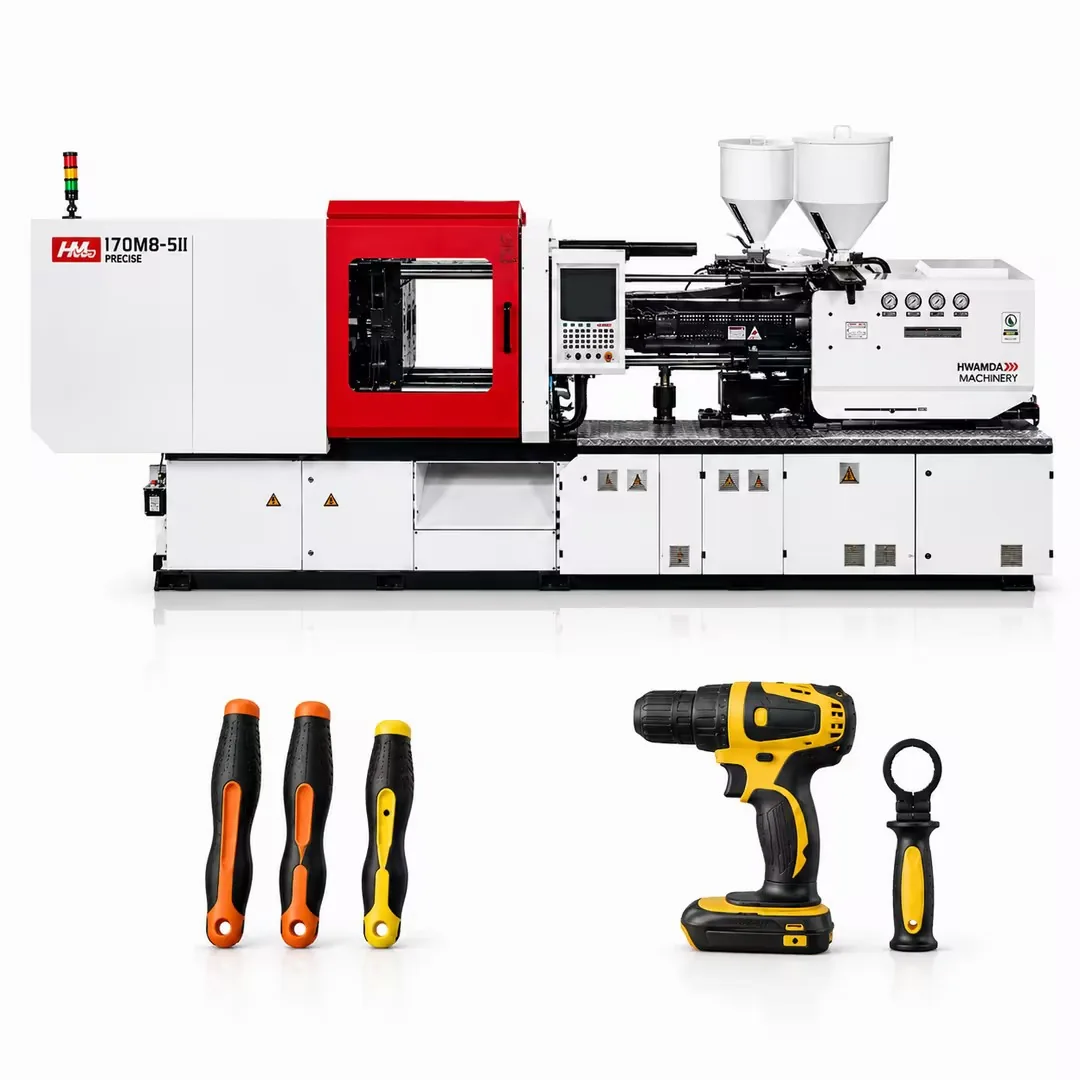

Многокомпонентное литьё под давлением объединяет два или более материала или цвета в одном изделии за один цикл машины. Оно заменяет сборку, окраску и отдельную операцию облива и создаёт соединения материалов и цветовые эффекты, недостижимые при однокомпонентном литье. Серия DP использует несколько узлов впрыска на одной машине, а метод зависит от изделия и пресс-формы.
- Поворотная плита или поворотный пуансон
- Сначала отливается первый материал, затем половина пресс-формы поворачивается на 180° или 120°, и второй материал отливается поверх первого. Применяется для двухцветных колпачков, ручек с мягкими накладками и соединённых с корпусом уплотнений.
- Впрыск со смешением слоёв или цветов
- Два узла впрыскивают материал в одну полость одновременно или последовательно, создавая мраморные, слоистые или градиентные цветовые эффекты за один впрыск.
- Последовательный впрыск
- Узлы впрыскивают материал один за другим в одну пресс-форму, создавая заданные зоны материалов без поворота.
- Методы с отводом знака и переносом
- Знак пресс-формы отводится, освобождая пространство для второго материала, либо заготовка переносится между гнёздами роботом.
Применения
- Хозяйственные товары
- Двухцветные тазы, ведра, стаканы, контейнеры для хранения и кухонные принадлежности с декоративными или функциональными цветовыми зонами.
- Упаковка и укупорка
- Двухцветные колпачки, flip-top и косметическая укупорка.
- Изделия с мягким покрытием
- Ручки и рукоятки с мягким слоем TPE поверх основы из PP или ABS.
- Светотехнические и сигнальные детали
- Прозрачные и окрашенные зоны рассеивателя в одном изделии.
- Технические изделия
- Уплотнения, отлитые на корпусах, и многоцветные кнопки и клавиши.
Обзор моделей DP
Модели DM2 оснащаются двумя узлами впрыска для двухцветного и двухкомпонентного литья, включая смешение двух цветов. Модели DM3 оснащаются тремя узлами впрыска для трёх цветов или материалов.
| Модель | Усилие смыкания | Узлы впрыска | Примечания |
|---|
| HMD-DP218-DM2 | 2 180 кН | 2 | Смешение двух цветов и выпуск со смешанными слоями |
|---|
| HMD-DP218-DM3 | 2 180 кН | 3 | Три независимые подачи цвета |
|---|
| HMD-DP268-DM2 | 2 680 кН | 2 | Смешение двух цветов с увеличенной дозирующей способностью |
|---|
| HMD-DP268-DM3 | 2 680 кН | 3 | Три узла с синхронизированной подачей |
|---|
| HMD-DP410 | 4 100 кН | 2 (A и B) | Масса впрыска: узел A 785 г, узел B 932 г (PS) |
|---|
| HMD-DP800 | 8 000 кН | По конфигурации | Крупные многокомпонентные изделия |
|---|
Полные характеристики каждой модели предоставляются вместе с предложением по конфигурации.
Почему стоит выбрать многокомпонентное литьё
- Меньше технологических операций
- Сборка, окраска и отдельный облив заменяются одним циклом машины.
- Лучшее соединение и герметичность
- Материалы соединяются в горячем состоянии, что даёт более прочные и стабильные соединения, чем сборка.
- Свобода дизайна
- Цветовые зоны, мягкие на ощупь участки и прозрачные окна повышают ценность продукта.
- Стабильное качество
- Оба материала позиционирует пресс-форма, что исключает ошибки совмещения и сборки.
Совместимость материалов
Когда материалы должны соединяться, результат определяет их совместимость. Типичные удачные пары — PP с TPE на основе PP, ABS или PC с TPU либо TPE на основе SEBS, а также одноимённые полимеры разных цветов, например PP с PP или PS с PS. Разница усадки, температуры переработки и порядок впрыска проверяются при анализе проекта. Марки для соединения уточняйте у поставщика материала.
Что прислать
Пришлите чертёж или образец изделия, материалы и цвета для каждой зоны, массу впрыска каждого материала, предполагаемый метод литья, если он известен, габариты или концепцию пресс-формы, число гнёзд и целевую производительность. Инженер по продажам подберёт модель DP, узлы впрыска и концепцию пресс-формы под ваше изделие.
