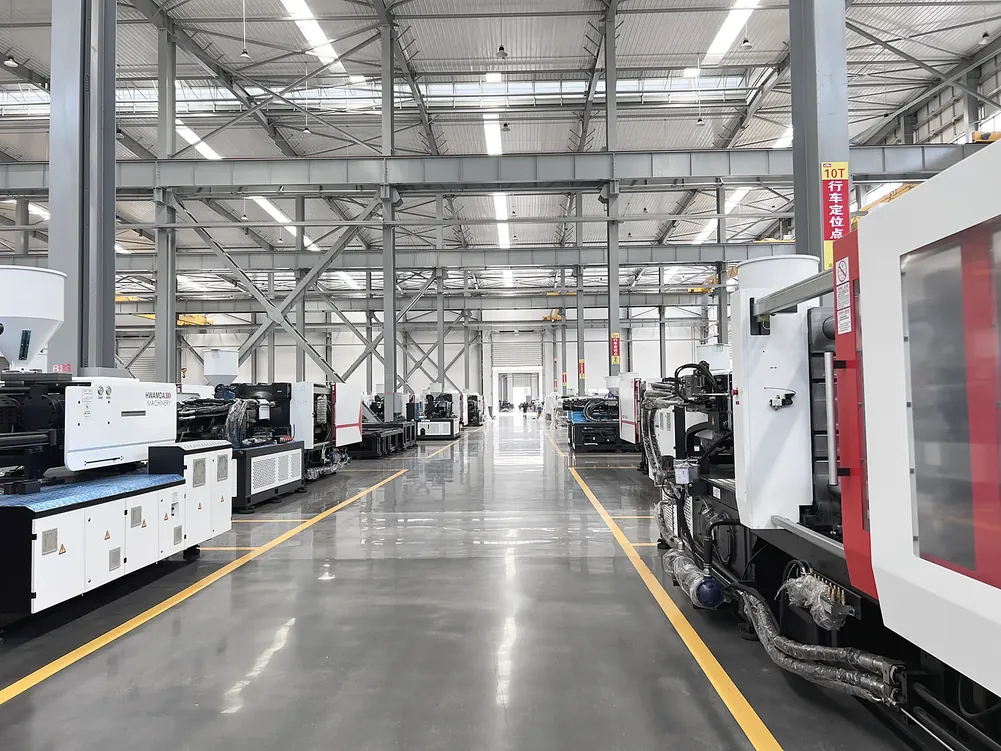

Líneas completas de moldeo por inyección llave en mano

Qué incluye una línea de moldeo por inyección llave en mano

Una línea llave en mano es una celda de producción completa planificada en torno a un producto: la máquina de moldeo por inyección, el molde, el manejo de material, la refrigeración, el retiro de piezas y los servicios de planta que los conectan. En lugar de comprar cada elemento por separado y resolver las interfaces en el piso de producción, el comprador recibe una sola configuración en la que la fuerza de cierre, la capacidad de inyección, las dimensiones del molde, el alcance del robot, la capacidad del chiller y el caudal de transporte se han adecuado entre sí antes de fabricar nada.

HWAMDA coordina proyectos llave en mano desde la primera revisión de la pieza hasta la instalación, la puesta en marcha y la capacitación de operadores. El objetivo es sencillo: una línea que llega con su alcance confirmado, que se prueba antes del envío frente a requisitos de aceptación acordados y que entra en producción en su planta con un plan claro.

Máquina de moldeo por inyección

Seleccionada entre las series M8SII, SP6, de preformas PET, DU II de dos placas, FCII o DP según el peso de la pieza, el tamaño del molde, el ciclo objetivo y el material.

Molde

Número de cavidades, sistema de colada, distribución de la refrigeración y expulsión adecuados a las placas de la máquina, la distancia entre columnas, la carrera de apertura y la capacidad de inyección.

Equipos auxiliares

Secadores de resina, cargadores de tolva o por vacío, transporte centralizado, chillers, termorreguladores de molde y molinos dimensionados para la producción real de la celda.

Robot y automatización

Recolectores de coladas, robots de extracción de tres ejes o servo, manejo de etiquetas IML, apilado, conteo y transportadores, definidos según cómo deben salir las piezas terminadas de la celda.

Transporte y empaque

Bandas transportadoras, apilado de piezas y puntos de empaque dispuestos para que la carga de trabajo del operador corresponda al tiempo de ciclo.

Planificación de servicios

Energía eléctrica, agua de refrigeración, aire comprimido, carga admisible del piso y acceso de grúa especificados con anticipación para que el edificio esté listo cuando lleguen los equipos.

Fases del proyecto, de la revisión de requisitos al soporte en producción

Todo proyecto llave en mano sigue la misma secuencia. Entregables claros en cada fase mantienen las decisiones en marcha y dejan claro qué datos faltan todavía.

Qué aporta el cliente

Los proyectos más rápidos empiezan con buenos datos del producto. Es normal que falten valores al principio; la revisión de requisitos identifica lo que todavía se necesita antes de proponer una configuración.

Definición del producto

Modelo 3D o plano 2D, o muestras físicas, con el peso objetivo de la pieza, el espesor de pared y las dimensiones críticas.

Material

Tipo de resina y grado del proveedor, índice de fluidez, colorante o proporción de masterbatch y porcentaje de material remolido, si lo hay.

Producción objetivo

Piezas requeridas por hora o por año, turnos de trabajo y rango aceptable de tiempo de ciclo.

Decoración y manejo

Requisitos de impresión, IML, apilado, conteo o empaque de la pieza terminada.

Información de la planta

Superficie disponible, altura del edificio, capacidad de grúa, voltaje y frecuencia, suministro de agua de refrigeración y de aire comprimido.

Criterios de aceptación

Las dimensiones, pesos, estándares visuales y verificaciones de ciclo que definen una prueba en fábrica exitosa.

Lista de verificación de servicios de planta

Los servicios son la causa más común de retrasos en la instalación. Los valores siguientes son rangos de planificación típicos para una celda de inyección de tamaño mediano; la propuesta de configuración indica las cifras exactas para su línea.

Confirme las normas eléctricas locales y los requisitos de calidad del agua con el ingeniero de sus instalaciones antes de la instalación.

Ejemplos de celdas llave en mano

Los ejemplos siguientes muestran cómo el mismo enfoque de planificación se aplica a distintos productos. Cada uno se configura para la pieza, el molde y la producción objetivo específicos del proyecto.

Línea de vasos de pared delgada

Una máquina SP6 de alta velocidad con molde multicavidad para vasos, robot de extracción con apilado y conteo, chiller y termorregulación de molde, y carga por vacío. La inyección rápida y el enfriamiento corto hacen que la capacidad del chiller y del apilado sea tan importante como la propia máquina.

Línea de preformas PET

Una máquina de preformas PET con husillo para PET de 25:1, molde de preformas con cámara caliente de 16–96 cavidades, secador deshumidificador, chiller con agua de molde a baja temperatura, y enfriamiento posterior al molde y transporte. El secado de la resina se planifica como parte de la celda, no como un añadido posterior.

Celda IML para cubetas de pintura

Una máquina M8SII para cubetas de pintura con molde de cubeta, robot IML con magazine de etiquetas y mandril, planificación de la producción de tapas y transportador de apilado. El robot, el molde y el formato de etiqueta se definen en conjunto.

Línea de cajas

Una máquina FCII para cajas con molde de caja grande, extracción con robot o transportador, chiller, termorregulador de molde y molino para coladas y rechazos. El peso del molde y la capacidad de grúa se verifican desde el principio.

Cómo iniciar un proyecto llave en mano

Envíe el plano del producto o las muestras, el grado de resina, la producción objetivo y una breve descripción de su planta. Si ya tiene un molde, añada sus dimensiones, su peso y fotografías. Con esta información, un ingeniero de ventas prepara la primera configuración e identifica los datos que todavía falten.

Entre las herramientas de planificación útiles están la calculadora de tonelaje y la calculadora de capacidad de inyección de la sección de recursos. Cuando esté listo, use el formulario de solicitud de cotización e indique que necesita una línea completa.
