أنواع البريفورم التي ينتجها الخط
يُخطط الخط حول عائلة واحدة من البريفورم. أنواع العنق ومستويات القوالب وبيانات الماكينات مفصلة في صفحتي الماكينة والقالب.
- المياه
- بريفورم خفيف لعبوات المياه غير الغازية.
- المشروبات الغازية
- بريفورم لعبوات المشروبات المضغوطة.
- زيت الطعام
- بريفورم أثقل لعبوات الزيت المنزلية والتجارية.
- الفوهة الواسعة
- بريفورم بعنق واسع للبرطمانات وعبوات الطعام.
- الأحجام الكبيرة
- بريفورم طويل وثقيل للعبوات كبيرة السعة.
خط بريفورم PET جاهز للتشغيل: من الراتنج إلى البريفورم المعبأ
يتبع الخط الراتنج من الكيس إلى البريفورم المعبأ. ماكينة HMD-PET وقالب البريفورم هما الأساس؛ ويُختار كل جهاز مساعد وفق البريفورم والإنتاج والمصنع لديك، ويُدرج في العرض ليكون نطاق التوريد واضحاً.
- 01

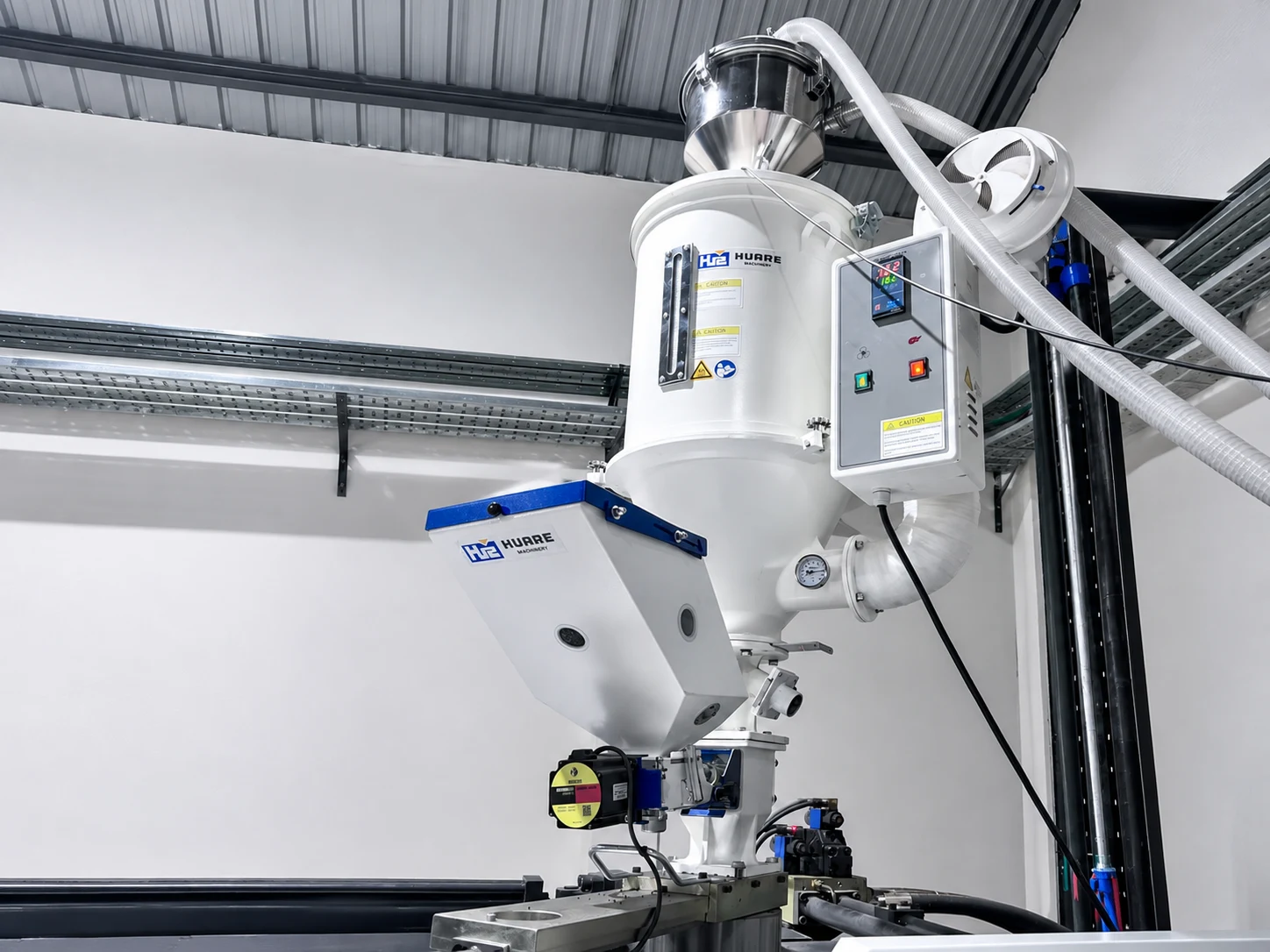

تجفيف الراتنج وتحميلهاختياري حسب المشروعمجفف مزيل للرطوبة ومحمل بالشفط يجهزان راتنج PET المخصص للعبوات ويغذيان الماكينة عبر نظام مغلق.
- 02
ماكينة حقن HMD-PETأساسيتلدن راتنج PET المجفف وتملأ كل التجاويف. موديلات من 2,180 إلى 6,000 kN.
- 03

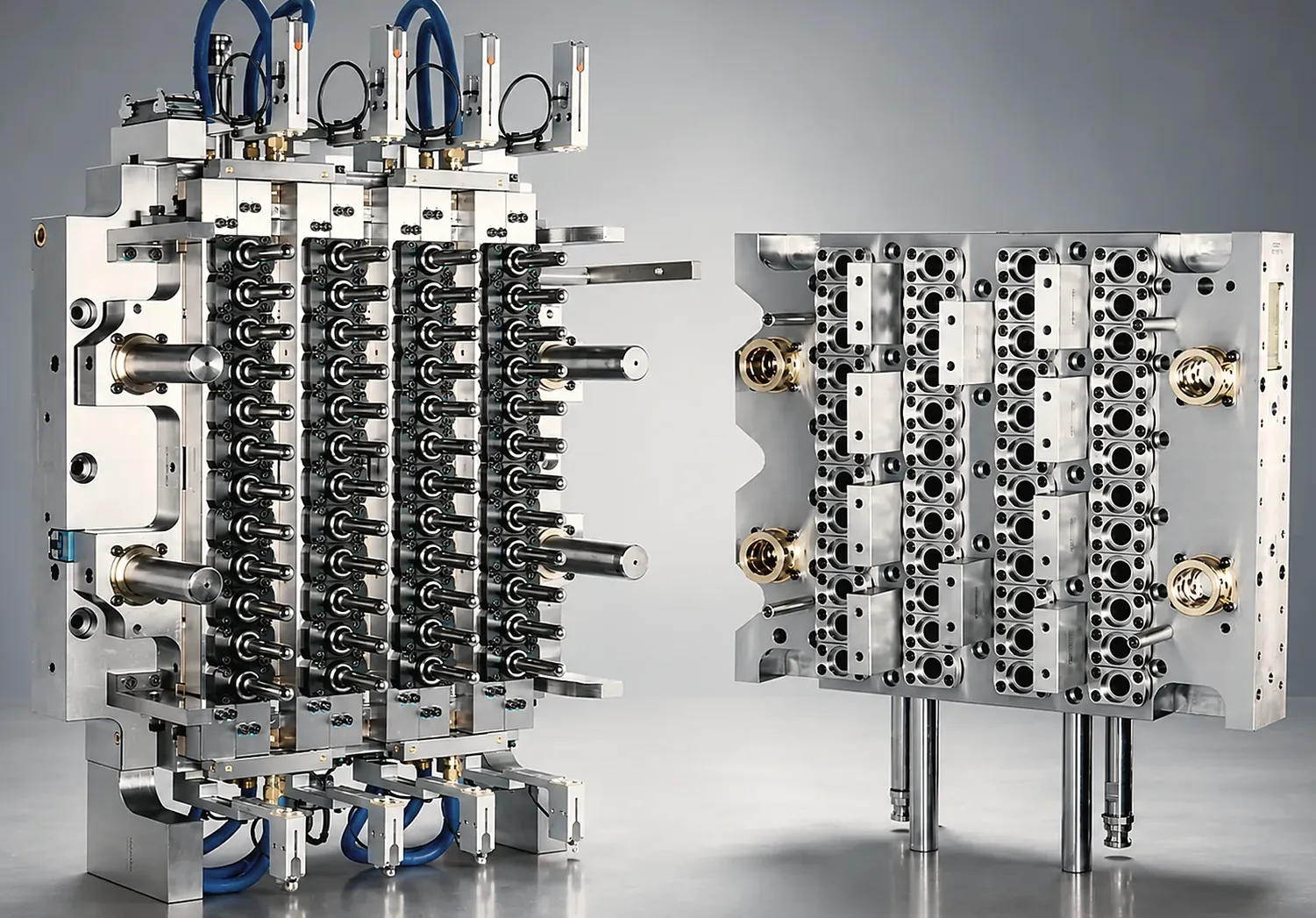

قالب البريفورم بمجرى ساخنأساسيقالب متعدد التجاويف بمجرى ساخن بصمامات إبرية ودائرة تبريد لكل تجويف.
- 04
الإخراج والتبريد اللاحقاختياري حسب المشروعروبوت يخرج البريفورم ويكمل تبريده خارج القالب، فيمكن تقصير زمن التبريد داخل القالب.
- 05
النقل والفحص والتعبئةاختياري حسب المشروعسيور تنقل البريفورم إلى الفحص والعد والتعبئة.
مبرد مياه القالبمياه مبردة لدوائر القالب.اختياري حسب المشروع- برج التبريدمياه تبريد لمبرد الزيت الهيدروليكي في الماكينة.اختياري حسب المشروع

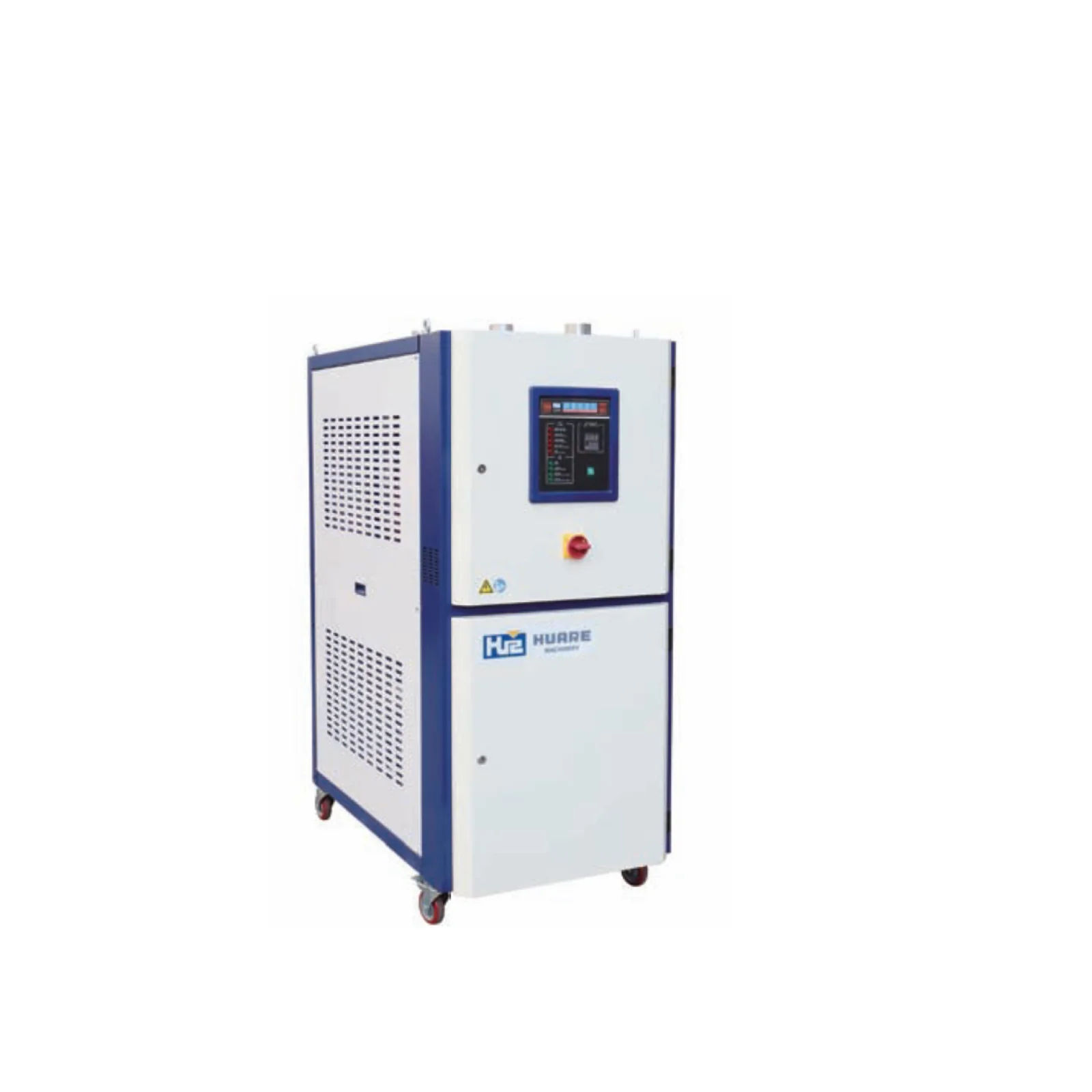

مزيل رطوبة القالبهواء جاف حول القالب لمنع التكثف في المصانع الرطبة.اختياري حسب المشروع
الهواء المضغوطهواء نظيف وجاف للصمامات الإبرية والروبوت والتبريد اللاحق.اختياري حسب المشروع
جهاز جرعات الماسترباتشجرعات لون مضبوطة للبريفورم الملون.اختياري حسب المشروع
كل المعدات المساعدة اختيارية وتُسعّر لكل مشروع. يمكن إبقاء المعدات التي تملكها بالفعل ضمن الخطة.
تخطيط الإنتاج: عدد البريفورم في الساعة واليوم
ابدأ من الإنتاج اليومي المطلوب، ثم احسب عدد التجاويف وزمن الدورة:
البريفورم في الساعة = التجاويف × 3,600 ÷ زمن الدورة (ثانية) × الكفاءة. البريفورم في اليوم = البريفورم في الساعة × 24.
تشمل الكفاءة بدء التشغيل وتغيير اللون والقالب والصيانة والمرفوضات. يفترض المثال أدناه 85%. هذا افتراض للتخطيط وليس قيمة مقاسة: استبدله برقمك الخاص.
- التجهيز المرجعي
- HMD430PET مع قالب 72 تجويفاً لبريفورم 16.5 g، بزمن دورة 9.9 s، سُجل في تجربة قالب لعميل قبل الشحن.
- في الساعة عند 100%
- 72 × 3,600 ÷ 9.9 ≈ 26,180 بريفورم
- في الساعة عند 85% (افتراض)
- 26,180 × 0.85 ≈ 22,250 بريفورم
- استهلاك الراتنج
- 22,250 × 16.5 g ÷ 1,000 ≈ 367 kg من PET في الساعة
يعتمد زمن الدورة لديك على تصميم البريفورم وسماكة الجدار وتبريد القالب والإخراج. يحدد العرض زمن الدورة والإنتاج لبريفورمك.
تجهيزات خط نموذجية حسب البريفورم
سُجلت تجهيزات HMD-PET هذه في تجارب قوالب العملاء قبل الشحن. استخدمها كنقطة بداية: يُؤكد الموديل وعدد التجاويف لبريفورمك وإنتاجك. سُلمت ماكينات HWAMDA لـ PET إلى عملاء في كينيا وكازاخستان ونيجيريا والبرازيل وغيرها.
| البريفورم | الوزن | التجاويف | موديل HMD-PET | زمن الدورة المسجل |
|---|---|---|---|---|
| بريفورم عبوات | 10 g | 32 | HMD268PET | 7.6 s, روبوت تبريد لاحق |
| بريفورم عبوات | 13–13.5 g | 72 | HMD320PET | 12.7–12.9 s |
| بريفورم عبوات | 15.2 g | 48 | HMD320PET | 8.8 s |
| بريفورم عبوات مياه | 12 g | 72 | HMD430PET | 8.7 s |
| بريفورم عبوات | 16.5 g | 72 | HMD430PET | 9.9 s |
| بريفورم عبوات | 13 g | 96 | HMD500PET | 13 s |
| بريفورم عبوات | 15.2 g | 96 | HMD500PET | 8.8 s, روبوت تبريد لاحق |
| بريفورم بعنق 38 mm | 32 g | 48 | HMD320PET | 19 s |
| بريفورم فوهة واسعة | 37 g | 24 | HMD430PET | 16.9 s |
| بريفورم زيت الطعام | 65 g | 72 | HMD500PET | 27 s |
| بريفورم زيت الطعام | 85 g | 24 | HMD320PET | 19 s |
| بريفورم زيت الطعام | 135 g | 12 | HMD320PET | 41 s |
يُجهز بريفورم المشروبات الغازية والأحجام الكبيرة وفق رسم البريفورم والإنتاج المستهدف لديك.
تخطيط التجفيف والمياه المبردة
يُحدد التجفيف والتبريد حسب الراتنج والإنتاج المخطط. تعطي الطريقة التالية تقديراً أولياً؛ والتحديد النهائي جزء من العرض.
- استهلاك الراتنج
- kg/h = وزن البريفورم (g) × البريفورم في الساعة ÷ 1,000، مع نحو 5% لبدء التشغيل والمرفوضات. في المثال أعلاه: 367 × 1.05 ≈ 386 kg/h.
- قادوس التجفيف
- يُحدد ليستوعب استهلاك 4–6 ساعات من الراتنج: سعة القادوس ≈ استهلاك الراتنج في الساعة × 4–6 ساعات. عند 386 kg/h: 386 × 4–6 ≈ 1,550–2,300 kg.
- الهواء الجاف
- مجفف مزيل للرطوبة بنقطة ندى −40 °C أو أقل.
- التحميل
- سعة نقل أعلى من استهلاك الراتنج ليبقى القادوس ممتلئاً دائماً.
- دوائر مياه منفصلة
- المياه المبردة للقالب ومياه التبريد لمبرد زيت الماكينة في دوائر منفصلة، بمياه نظيفة ومرشحة.
- سعة المبرد
- تُحدد حسب عدد التجاويف ووزن البريفورم وزمن الدورة، وتُذكر في العرض.
قائمة متطلبات الموقع
جهّز الموقع أثناء تصنيع المعدات. تُؤكد قيم خطك في العرض ومخطط التوزيع.
- التغذية الكهربائية
- القياسي 380 V / ثلاثي الطور / 50 Hz. جهود وترددات أخرى عند الطلب.
- المياه المبردة
- دائرة مياه مبردة مخصصة للقالب.
- مياه التبريد
- دائرة مياه تبريد منفصلة، عادة من برج تبريد، لمبرد زيت الماكينة.
- الهواء المضغوط
- هواء مضغوط نظيف وجاف للصمامات الإبرية والروبوت والتبريد اللاحق.
- المساحة والتوزيع
- مناطق بترتيب مسار المادة: تخزين الراتنج وتجفيفه، الحقن، التبريد اللاحق، الفحص والتعبئة، ومنطقة للمرافق.
- الرافعة
- رافعة فوق منطقة القالب بقدرة تناسب وزن القالب المذكور في رسمه.
- ارتفاع السقف
- كمرجع، أكثر من 6.5 m لإفساح المجال لقادوس التجفيف فوق الماكينة ولرفع القالب.
- المسافات الحرة
- مساحة حرة في جهة المشغل والجهة المقابلة وخلف الماكينة للتشغيل وتغيير القالب والصيانة.
فحوص الجودة واستلام الخط
تعمل الماكينة والقالب معاً في تجربة مشتركة قبل الشحن. تُتفق معايير القبول مسبقاً، ويُفحص بريفورم التجربة وفقها.

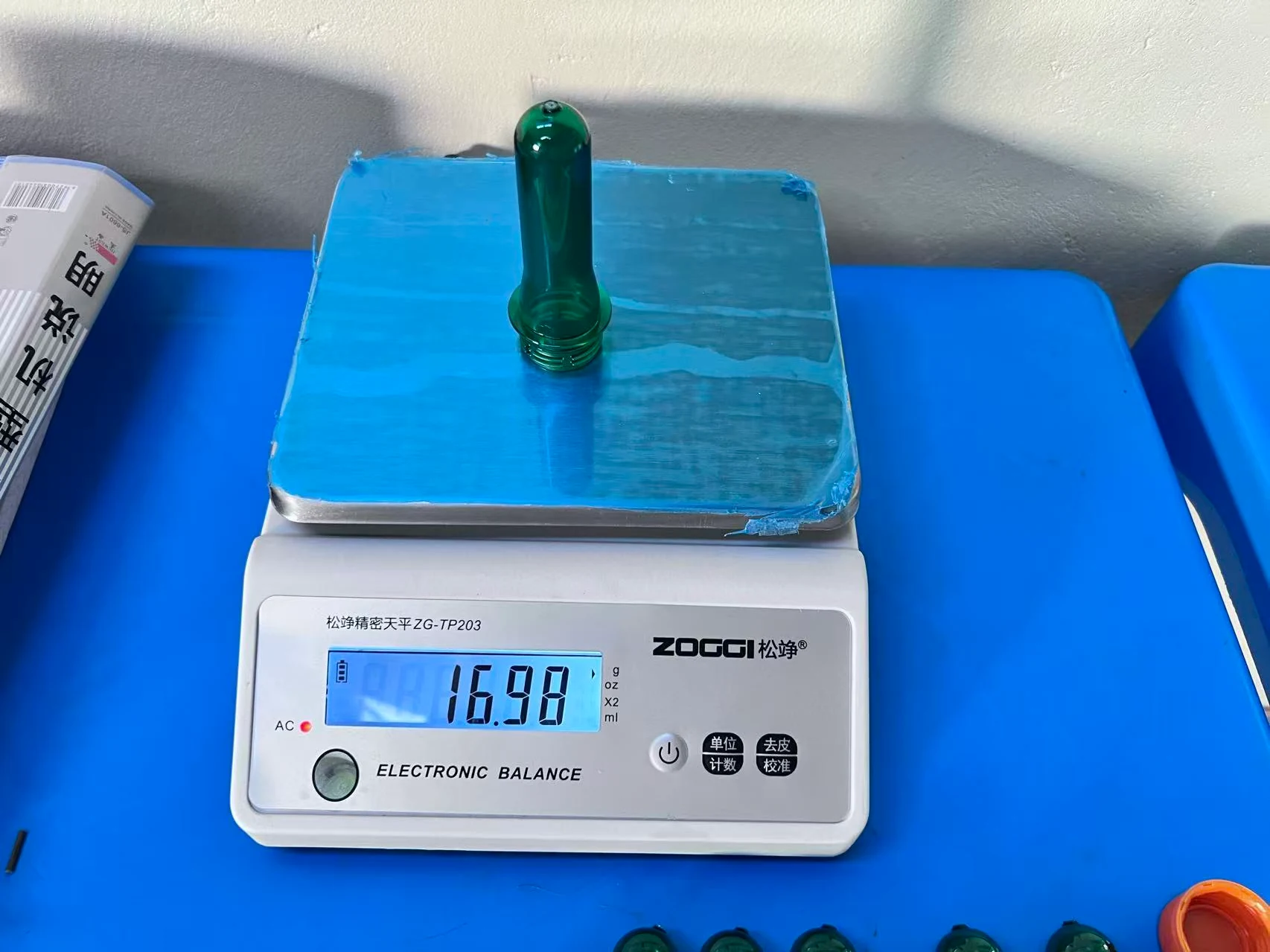

- وزن البريفورم
- يوزن بريفورم من كل تجويف مقارنة بالوزن المستهدف والتفاوت.
- الأبعاد
- الطول والأبعاد الحرجة وفق رسم البريفورم المعتمد.
- العنق
- تُفحص أبعاد العنق بما يناسب الغطاء المستخدم.

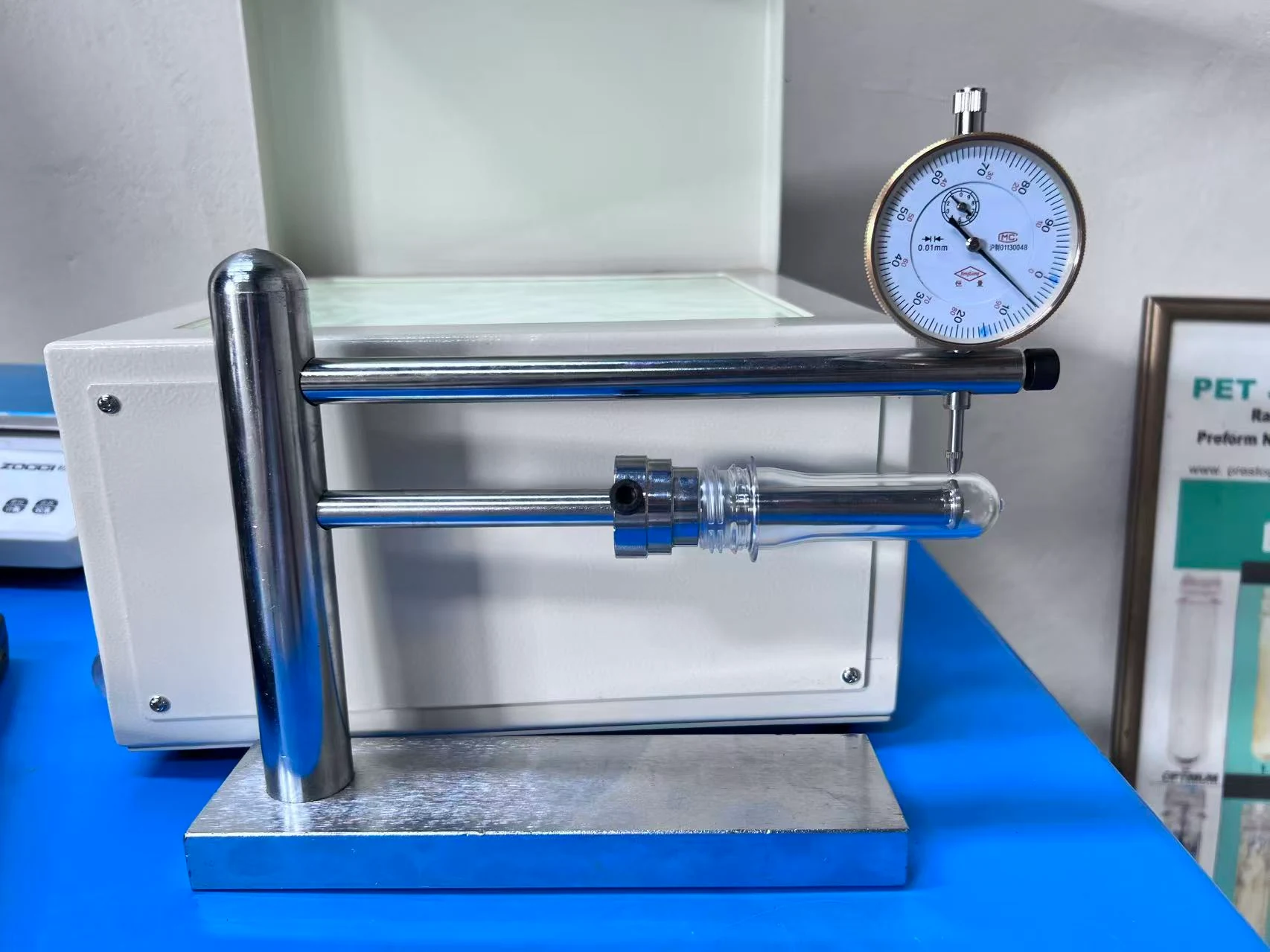

- سماكة الجدار والتمركز
- سماكة جدار متساوية حول البريفورم.

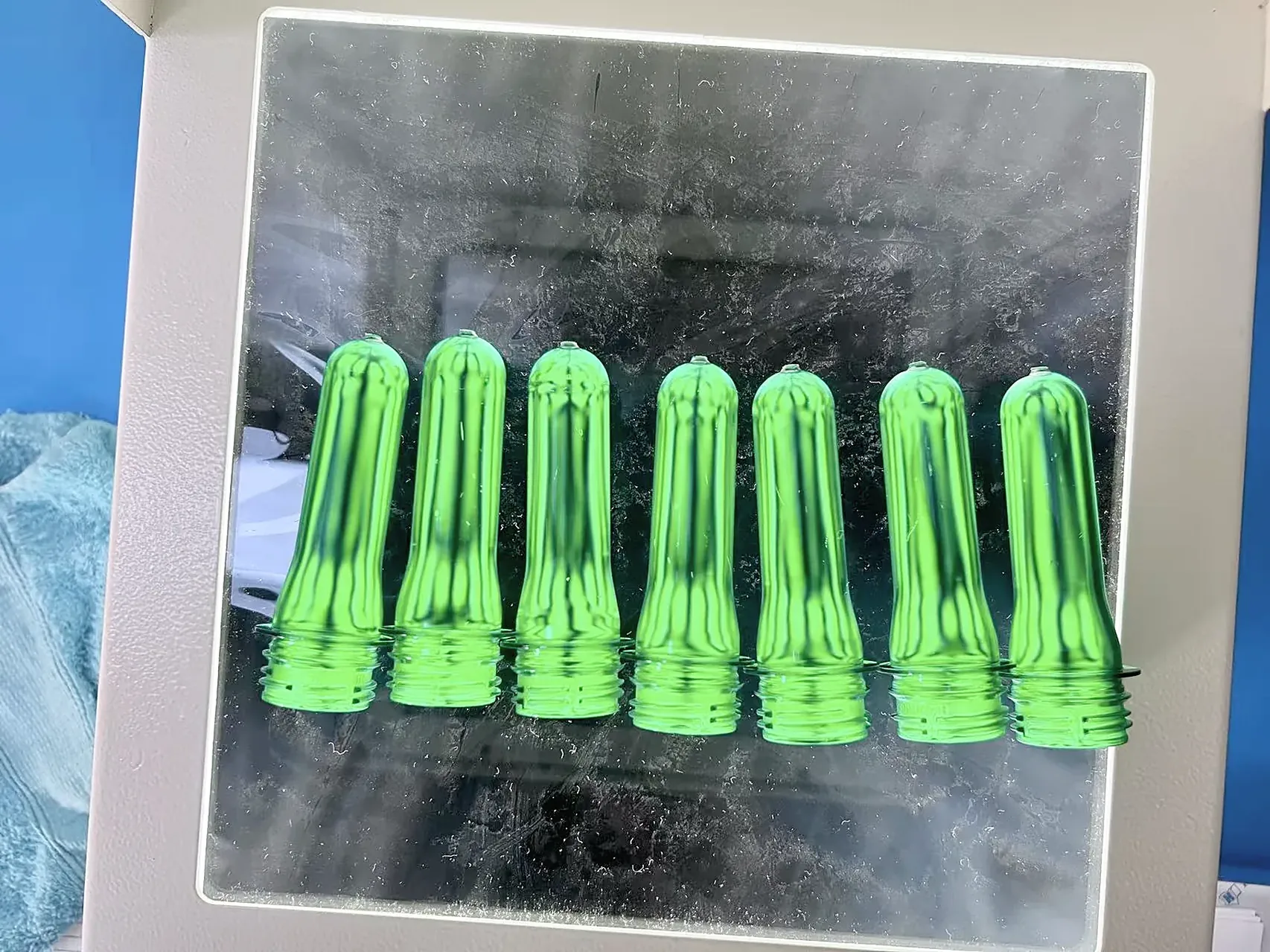

- الضوء المستقطب
- يُفحص البريفورم تحت الضوء المستقطب.
- سجل التجربة
- يُسجل زمن الدورة وإعدادات العملية مع العينات.
مراحل المشروع ومدد التسليم
يحدد العرض تاريخ كل مرحلة لخطك.
- 1. العرض
- تُراجع بيانات البريفورم والإنتاج والموقع، ويُقترح تجهيز الخط.
- 2. الطلب واعتماد الرسومات
- يُعتمد تجهيز الماكينة ورسم البريفورم ورسم القالب.
- 3. تصنيع الماكينة
- مدة تسليم الماكينة: 60 يوم عمل.
- 4. تصنيع القالب
- مدة تسليم القالب: 60 يوم عمل.
- 5. التجربة المشتركة
- تعمل الماكينة والقالب معاً وفق معايير القبول المتفق عليها.
- 6. الشحن
- تُشحن المعدات FOB Ningbo؛ وتعتمد مدة النقل على وجهتك.
- 7. التركيب والتدريب
- اختياريان ويُسعّران لكل مشروع.
ما يشمله الاستثمار في مصنع بريفورم PET
يُسعّر مصنع بريفورم PET بنداً بنداً لتتمكن من مقارنة نطاق التوريد. يُسعّر كل خط لمشروعك، FOB Ningbo.
- ماكينة حقن HMD-PET
- موديل ووحدة حقن تناسب وزن الحقن والإنتاج.
- قالب البريفورم والمجرى الساخن
- عدد التجاويف ونوع العنق ومستوى القالب.
- تجفيف الراتنج وتحميله
- مجفف وقادوس ومحمل تناسب استهلاك الراتنج.
- المبرد والتبريد
- مبرد مياه القالب وبرج التبريد ومزيل رطوبة القالب.
- الهواء المضغوط
- ضاغط ومجفف هواء ومرشحات وخزان.
- الإخراج والتبريد اللاحق
- روبوت يناسب عدد التجاويف وزمن الدورة.
- النقل والتعبئة
- سيور وفحص وتعبئة.
- التركيب والتدريب
- اختياريان ويُسعّران لكل مشروع.
- الشحن
- الشحن والتأمين من Ningbo إلى وجهتك.
تعتمد تكلفة إنتاج البريفورم الواحد أساساً على الراتنج ووزن البريفورم وزمن الدورة وعدد التجاويف والطاقة والعمالة ونسبة التشغيل.
ما المطلوب إرساله لعرض خط PET
أرسل ما لديك. تُستكمل القيم الناقصة أثناء المراجعة.
- العنق
- اسم العنق أو رسم الغطاء.
- وزن البريفورم
- الوزن المستهدف والتفاوت.
- رسم البريفورم أو عينة
- رسم أو عينة أو صور واضحة.
- الإنتاج المستهدف
- عدد البريفورم في الساعة أو اليوم وعدد الورديات.
- الراتنج واللون
- درجة PET والألوان وأي محتوى معاد التدوير.
- التغذية الكهربائية
- الجهد والتردد في مصنعك.
- المرافق
- مياه التبريد والهواء المضغوط المتاحة.
- الرافعة والمبنى
- قدرة الرافعة وارتفاع السقف والمساحة المتاحة.
FAQ
الأسئلة الشائعة
ما المعدات التي يحتاجها خط إنتاج بريفورم PET، وما الاختياري منها؟
الأساس ماكينة حقن HMD-PET وقالب بريفورم متعدد التجاويف بمجرى ساخن بصمامات إبرية. أما تجفيف الراتنج وتحميله ومبرد مياه القالب وبرج التبريد ومزيل رطوبة القالب والهواء المضغوط وجهاز جرعات الماسترباتش وروبوت الإخراج مع التبريد اللاحق والنقل والفحص والتعبئة فهي اختيارية وتُسعّر لكل مشروع.
كم بريفورم ينتج الخط في الساعة أو في اليوم؟
البريفورم في الساعة = التجاويف × 3,600 ÷ زمن الدورة بالثواني × الكفاءة؛ ولليوم اضرب في 24. مثلاً، ماكينة HMD430PET مع 72 تجويفاً بوزن 16.5 g وزمن دورة 9.9 s تعطي نحو 26,180 بريفورم في الساعة عند 100%، أو نحو 22,250 في الساعة بكفاءة مفترضة 85%.
ما حجم الماكينة وعدد التجاويف المناسب لإنتاجي اليومي؟
اقسم الهدف اليومي على 24 وعلى الكفاءة لتحصل على البريفورم في الساعة، ثم التجاويف ≈ البريفورم في الساعة × زمن الدورة ÷ 3,600. قارن التجاويف × وزن البريفورم بوزن حقن PET لكل موديل HMD-PET. يعرض جدول التجهيزات إعدادات سُجلت في تجارب قوالب العملاء.
ما المساحة والطاقة والمياه والهواء التي يحتاجها الخط؟
يعتمد ذلك على التجهيز المختار. التغذية القياسية 380 V / ثلاثي الطور / 50 Hz، مع جهود أخرى عند الطلب. يحتاج الخط دوائر منفصلة للمياه المبردة ومياه التبريد، وهواء مضغوطاً نظيفاً، ورافعة فوق منطقة القالب، وكمرجع ارتفاع سقف يزيد على 6.5 m. تُذكر قيم خطك في العرض ومخطط التوزيع.
ما التجفيف الذي يحتاجه PET؟
يُجفف PET في مجفف مزيل للرطوبة وفق بيانات مورد الراتنج، عادة 4–6 ساعات، بنقطة ندى −40 °C أو أقل. يُحدد قادوس المجفف ليستوعب استهلاك 4–6 ساعات من الراتنج. يشرح دليل حقن PET متطلبات التجفيف.
هل يمكن لخط واحد إنتاج أوزان أو أنواع عنق مختلفة؟
يحتاج كل نوع عنق إلى حلقات عنق وقلوب خاصة به، لذا يتطلب عنق أو تصميم بريفورم مختلف قالباً أو طقم أجزاء خاصاً. يمكن لماكينة HMD-PET واحدة تشغيل عدة قوالب إذا ناسب كل منها وزن الحقن والمسافة بين أعمدة الربط وسماكة القالب. اذكر كل أنواع البريفورم المخطط لها لتُحدد الماكينة وفق الأكبر.
هل يمكن للخط إنتاج بريفورم ملون أو استخدام rPET؟
يُنتج البريفورم الملون باستخدام جهاز جرعات ماسترباتش اختياري على الماكينة. أما PET المعاد تدويره فأرسل بيانات الراتنج والنسبة التي تخطط لاستخدامها، وتُقيّم لمشروعك.
كم يستغرق الوقت من الطلب إلى الإنتاج؟
مدة تسليم الماكينة 60 يوم عمل ومدة تسليم القالب 60 يوم عمل. تليها التجربة المشتركة للماكينة والقالب ثم الشحن FOB Ningbo. تعتمد مدة النقل على وجهتك؛ والتركيب والتدريب اختياريان.
كيف يُختبر الخط والبريفورم قبل الشحن؟
تعمل الماكينة والقالب معاً في تجربة مشتركة قبل الشحن. يُفحص الوزن والأبعاد والعنق وسماكة الجدار والتمركز، ويُفحص البريفورم تحت الضوء المستقطب، وفق معايير قبول متفق عليها مسبقاً.
هل يتوفر التركيب والتدريب؟
نعم. التركيب والتشغيل التجريبي وتدريب المشغلين اختيارية وتُسعّر لكل مشروع.
ما تكلفة خط إنتاج بريفورم PET؟
يعتمد السعر على موديل الماكينة وعدد التجاويف ومستوى القالب والمعدات المساعدة المختارة والتركيب والتدريب والشحن. يُسعّر كل خط لمشروعك، FOB Ningbo، مع إدراج كل بند. أرسل البريفورم والإنتاج اليومي لتحصل على عرض.
